HIS Radeon HD 6930 IceQ X 1 Гбайт

Radeon HD 6930 — одно из самых выгодных предложений на рынке видеокарт, даже несмотря на появление семитысячного семейства «радеонов». О том, как покажет себя видеокарта в сравнении с Radeon HD 6970, что способен дать ей разгон и насколько удачно HIS реализовала в своей версии этой модели систему охлаждения, мы и поговорим в данном обзоре

Предисловие

В самом конце 2011 года компания AMD решила убить двух зайцев — избавиться от отбракованных графических процессоров Cayman, пылившихся где-то на складах, и одновременно заработать на этом. Иначе как ещё объяснить анонсирование и выпуск ограниченным тиражом новой видеокарты Radeon HD 6930 сразу в двух вариантах, с объёмом памяти 1 и 2 Гбайт? Вписать новинку в линейку видеокарт на чипах AMD оказалось непросто, ведь стоимость следующей «ступеньки» — Radeon HD 6950 2 Гбайт — составляет 239 долларов США, а младшей Radeon HD 6870 1 Гбайт — 189 долларов США.
Посмотрим на технические характеристики видеокарты Radeon HD 6930, которые приведены в таблице в сравнении с параметрами Radeon HD 6950 и HD 6870:

Наименование технических характеристик		AMD Radeon HD 6950	AMD Radeon HD 6930	AMD Radeon HD 6870
Графический процессор		Cayman Pro (TSMC)	Cayman CE (TSMC)	Barts XT (TSMC)
Техпроцесс, нм		40 (low-k)
Площадь кристалла кв.мм		389		255
Число транзисторов, млн		2640		1700
Частота графического процессора, МГц	3D	800	750	900
	2D	250		100
Число унифицированных шейдерных процессоров, шт.		1408	1280	1120
Число текстурных блоков, шт.		88	80	56
Число блоков растровых операций (ROPs), шт.		32
Теоретическая максимальная скорость закраски, Гпикс./с		25,6	24,0	28,8
Теоретическая максимальная скорость выборки текстур, Гтекс./с		70,4	66,0	50,4
Поддержка версии Pixel Shaders / Vertex Shaders		5,0 / 5,0
Тип поддерживаемой памяти		GDDR5
Эффективная частота работы видеопамяти, МГц	3D	5000	4800	4200
	2D	600
Объем памяти, Мбайт		1024/2048	1024/2048
Разрядность шины обмена с памятью, бит		256
Полоса пропускания видеопамяти, Гбайт/с		160,0	153,6	134,4
Пиковая потребляемая мощность, Вт	3D	200		151
	2D	20		н/д
Требования к мощности блока питания, Вт		550	500
Размеры видеокарты эталонного дизайна, мм (ДхВхТ)		275х100х36	–	270х116х39
Интерфейс		PCI-Express x16 (v2.1)
Выходы		2 x DVI, 1 x HDMI, 2 x Mini Display Port
Примерная розничная стоимость, долларов США		239	175/195	189

Как видите, Radeon HD 6930 имеет на 128 унифицированных шейдерных процессоров и на 8 текстурных блоков меньше, чем Radeon HD 6950, а также на 50 МГц ниже частоту графического процессора. Также Cayman CE имеет на 250 МГц более низкую частоту чипа по сравнению с Barts XT, но на 600 эффективных мегагерц более быструю память. За исключением перечисленных, иных различий между этими тремя видеокартами нет.
Рассуждая логически, читатель может предположить, что Radeon HD 6930 должна оказаться где-то между этими видеокартами. Но не тут-то было! Рекомендованная стоимость новой видеокарты с объёмом памяти 1 Гбайт заявлена на отметке 175 долларов США, а такая карта с вдвое большим объёмом памяти должна стоить на 20 долларов США дороже. И нужно признать, что сегодняшние розничные цены на Radeon HD 6930 действительно близки к рекомендованным, что делает новинку весьма выгодным приобретением (особенно на фоне HD 6870).
Однако на одном ограничении — по срокам выпуска HD 6930 (ориентировочно — первый квартал 2012 года) — AMD не ограничилась, и выпустила эту видеокарту только на два рынка — российский и китайский, а также позволила реализовывать её только трём компаниям: PowerColor, Sapphire и Hightech Information System Ltd. Как раз с продуктом последней — HIS Radeon HD 6930 IceQ X 1 Гбайт — мы и познакомимся в сегодняшней статье.

Упаковка и комплектация

Новая видеокарта запечатана в небольшую красивую коробку, оформленную в сине-белых тонах:

В центре её лицевой стороны красуется заснеженная надпись IceQ X — это название фирменной системы охлаждения HIS, а снег и иней как бы намекают нам на её эффективность. Снизу и сверху отдельными пиктограммами приведены ключевые параметры продукта. На обратной стороне присутствует та же информация, только в более развёрнутом виде.
HIS Radeon HD 6930 IceQ X размещена в центральном отсеке коробки, сверху которого лежат следующие аксессуары:

Комплектация минималистическая — здесь только переходник DVI→D-Sub, купон на скачивание DiRT 3 и компакт-диск с драйверами и утилитами.
Розничная стоимость HIS Radeon HD 6930 IceQ X 1 Гбайт составляет примерно 180 долларов США, а гарантийный срок равен двум годам.

Конструктивные особенности

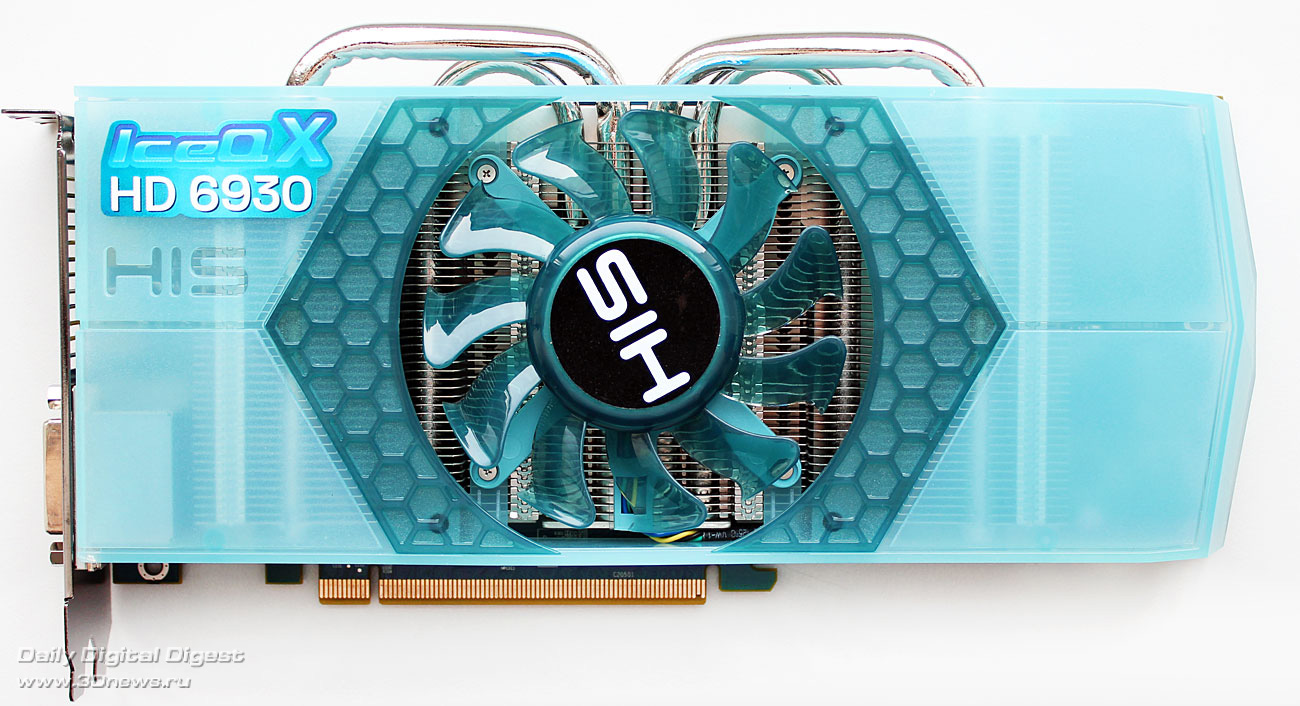

Внешне HIS Radeon HD 6930 IceQ X выглядит красиво и, можно даже сказать, изысканно. Бирюзовый цвет пластикового кожуха системы охлаждения и вентилятор с полупрозрачными лопастями гармонично сочетаются друг с другом, делая видеокарту по-особенному привлекательной:

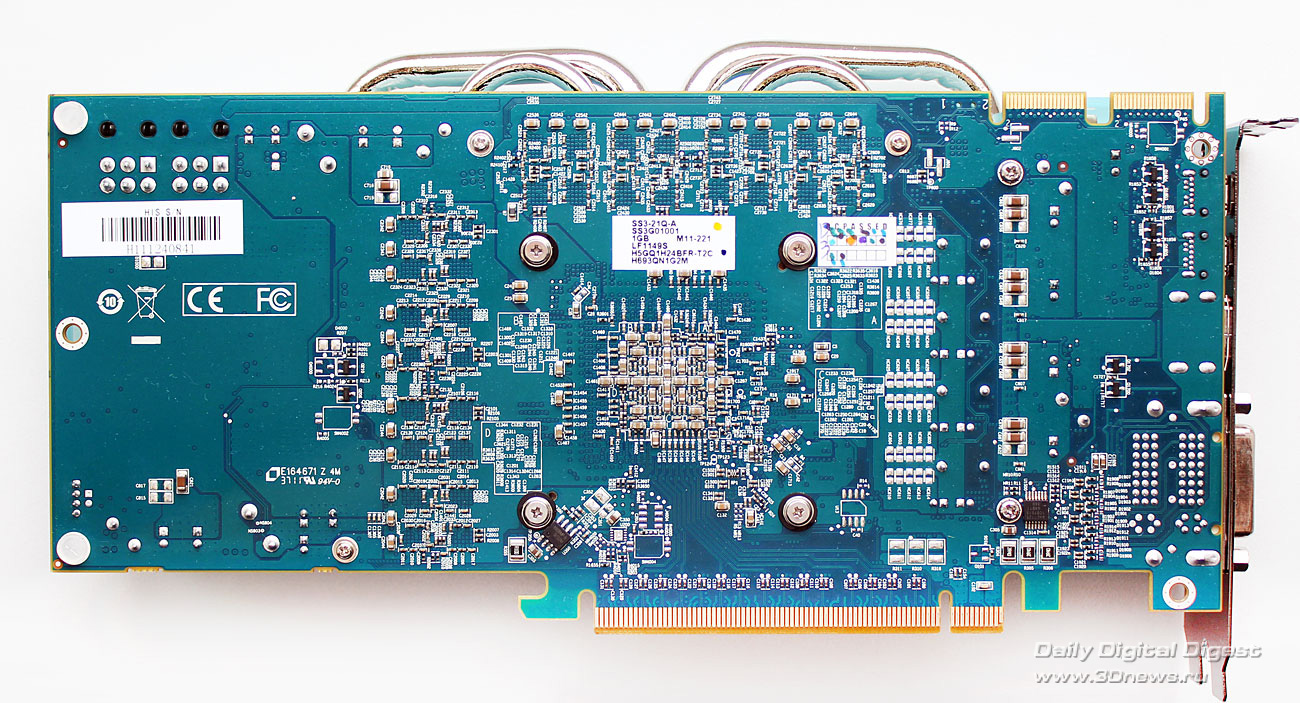

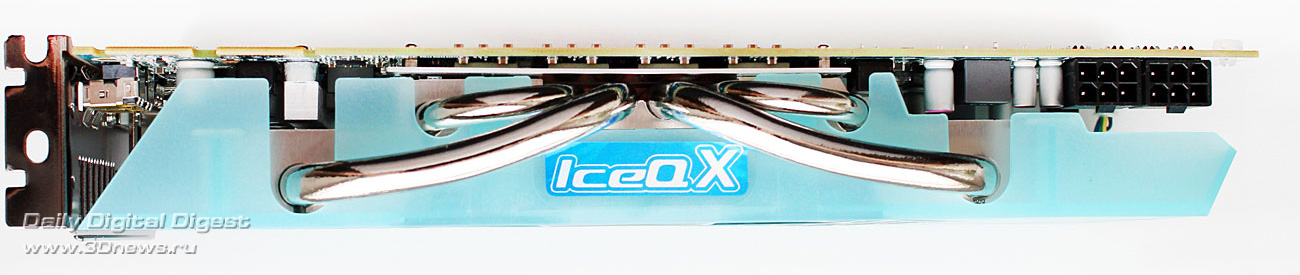

Сверху видны выходящие из основания тепловые трубки, а на обратной стороне печатная плата ничем не закрыта. Размеры видеокарты составляют 260x142x42 мм.

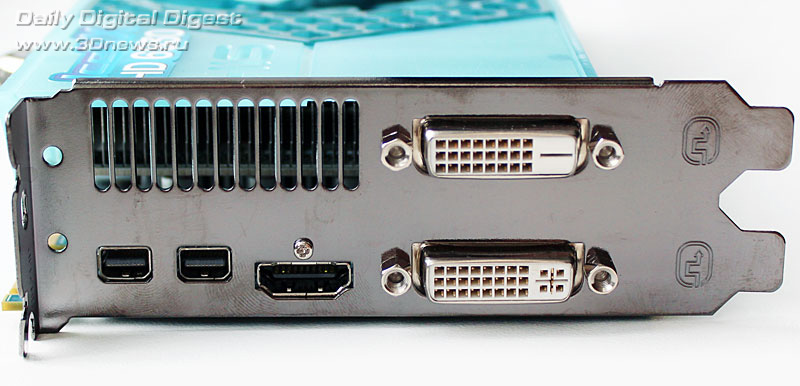

HIS Radeon HD 6930 IceQ X оснащена классическим для видеокарт на графических процессорах Cayman набором выходов: двумя DVI-I (Dual Link + Single Link), одним HDMI версии 1.4а и двумя Mini Display Port версии 1.2:

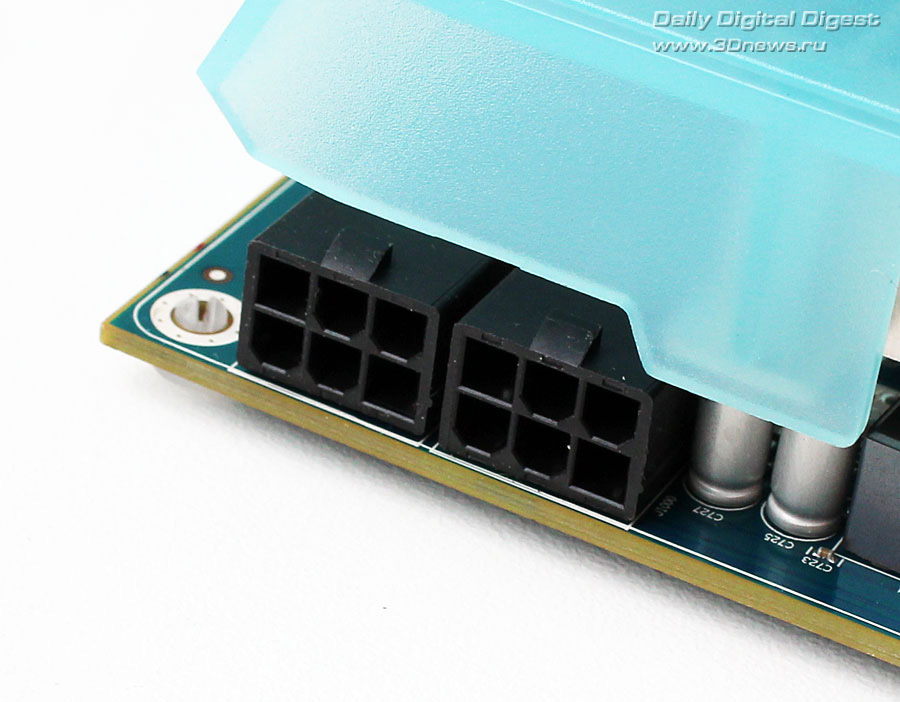

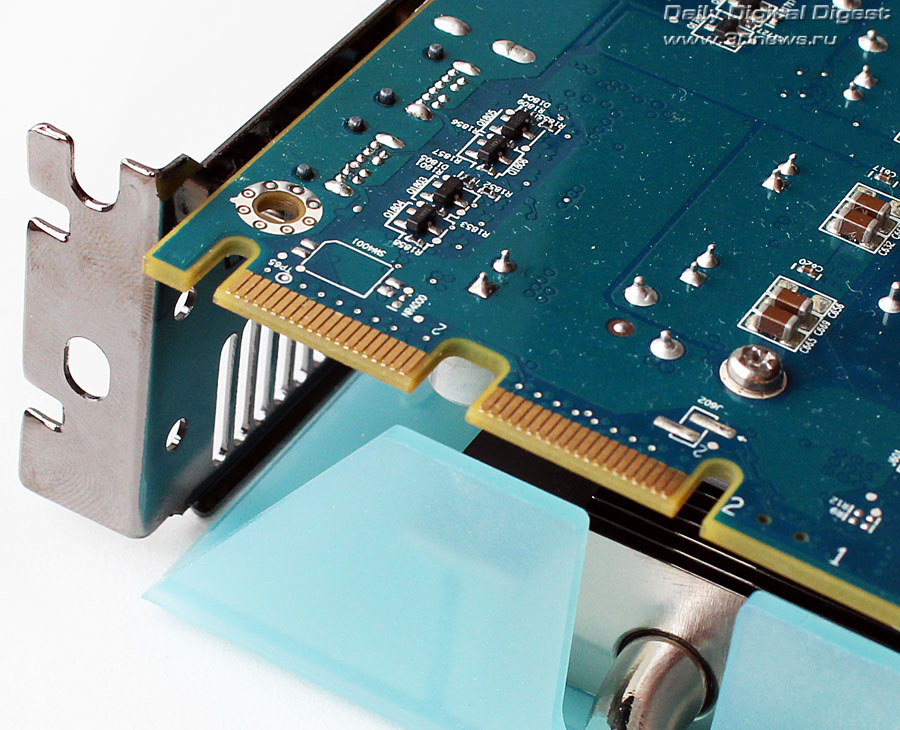

Как видите, на этой панели осталось место и для решётки для частичного выброса нагретого видеокартой воздуха за пределы корпуса системного блока. HIS Radeon HD 6930 IceQ X оснащена двумя шестиконтактными разъёмами для подключения дополнительного питания и двумя разъёмами MIO для создания CrossFireX-конфигураций:

Переключатель выбора BIOS, которым наделены все видеокарты Radeon HD 6970 и HD 6950, здесь отсутствует. Энергопотребление Radeon HD 6930 в 3D-режиме заявлено на отметке 200 Вт, поэтому HIS рекомендует для системы с такой видеокартой блок питания мощностью 500 Вт. В 2D-режиме энергопотребление видеокарты должно снижаться до 20 Вт.
В HIS Radeon HD 6930 IceQ X используется печатная плата собственного дизайна, напоминающая скорее печатные платы видеокарт Radeon HD 6870, нежели HD 6950/HD 6970:

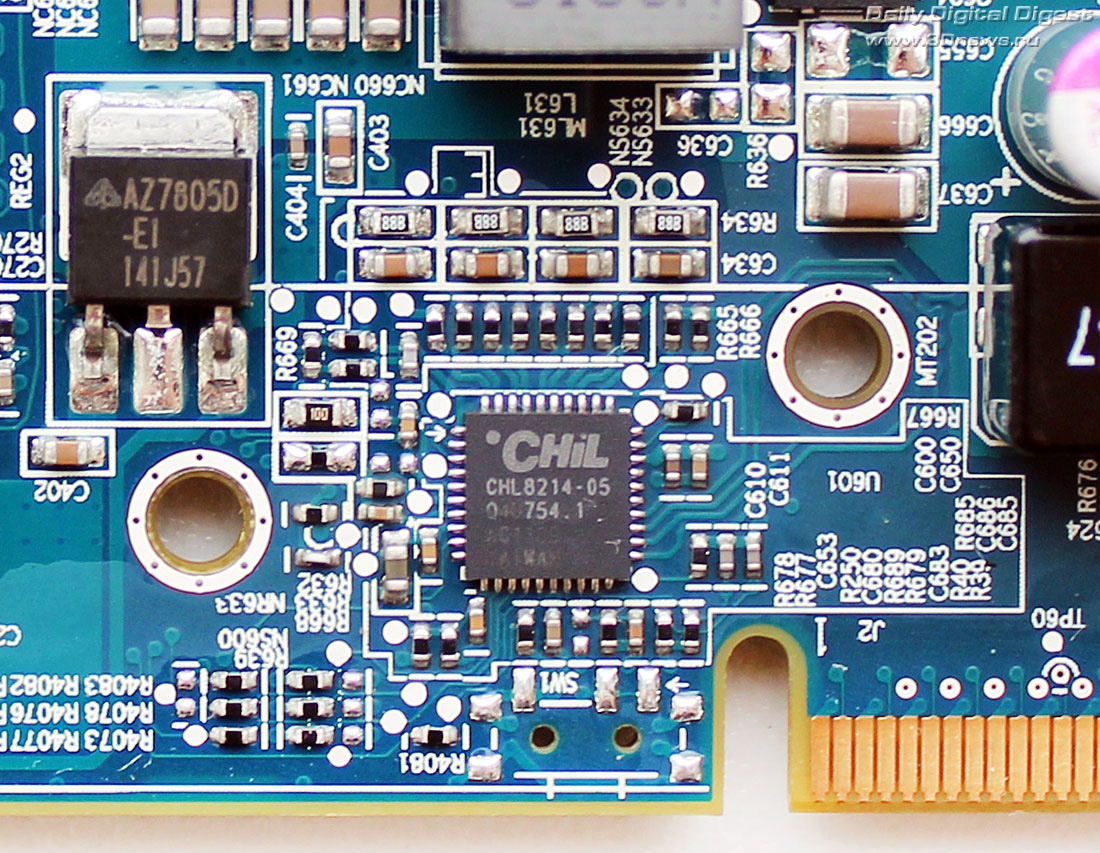

Система питания видеокарты построена по схеме «4+2», где четыре фазы приходятся на графический процессор и две отведены на цепи питания видеопамяти. За управление ими отвечает контроллер CHiL 8214 производства компании CHiL Semiconductor:

Такой же контроллер используется и на видеокартах Radeon HD 68xx.

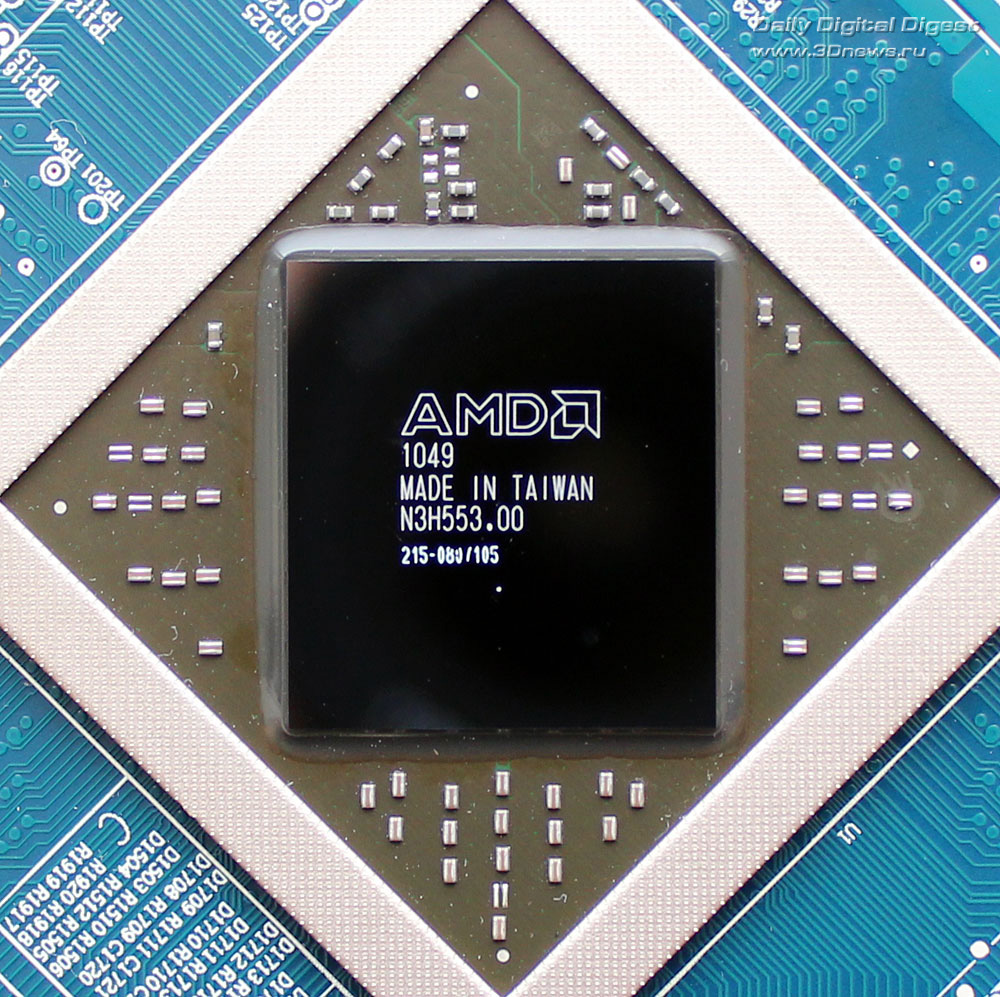

40-нм графический процессор Cayman CE выпущен в Тайване аж на 49 неделе 2010 (да-да, десятого!) года:

Раз AMD поставляет своим компаньонам столь старые чипы, то можно надеяться, что их осталось ещё довольно много и жизненный цикл Radeon HD 6930 не будет слишком уж коротким. Конфигурацию графического процессора вы уже могли видеть в таблице характеристик — 1280 унифицированных шейдерных процессоров, 32 блока растеризации и 80 текстурных блоков. Частота соответствует эталонной для HD 6930 и в 3D-режиме составляет 750 МГц при напряжении 1,16 В, а в 2D-режиме снижается до 250 МГц при напряжении 0,9 В.
HIS Radeon HD 6930 IceQ X оснащена 1 Гбайт видеопамяти стандарта GDDR5. Все восемь FCFBGA-микросхем расположены на лицевой стороне печатной платы. Чипы выпущены компанией Hynix Semiconductor Inc. и имеют маркировку H5GQ1H24BFR T2C:

Теоретическая эффективная частота таких микросхем в 3D-режиме составляет 5000 МГц при напряжении 1,5 В, однако на HIS Radeon HD 6930 IceQ X память функционирует на 4800 МГц, что соответствует спецификациям AMD для Radeon HD 6930 и позволяет надеяться на их хороший разгон. Ширина шины обмена с памятью видеокарты составляет 256 бит, а пропускная способность — 153,9 Гбайт/с. В 2D-режиме частота снижается до 600 эффективных мегагерц.
Вот как выглядят спецификации HIS Radeon HD 6930 IceQ X:

Система охлаждения и уровень шума

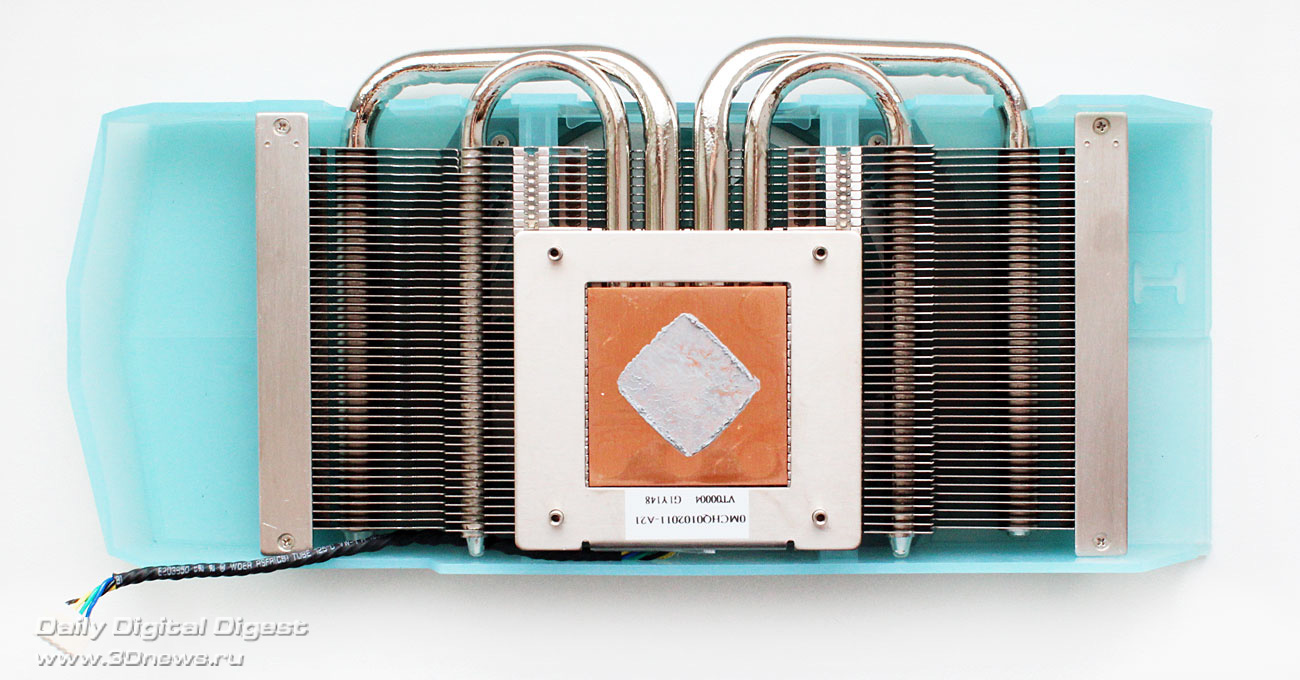

Фирменная система охлаждения HIS IceQ X достаточно проста и состоит из медного основания, выходящих из него никелированных тепловых трубок с нанизанными на них алюминиевыми пластинами и пластикового кожуха с одним вентилятором:

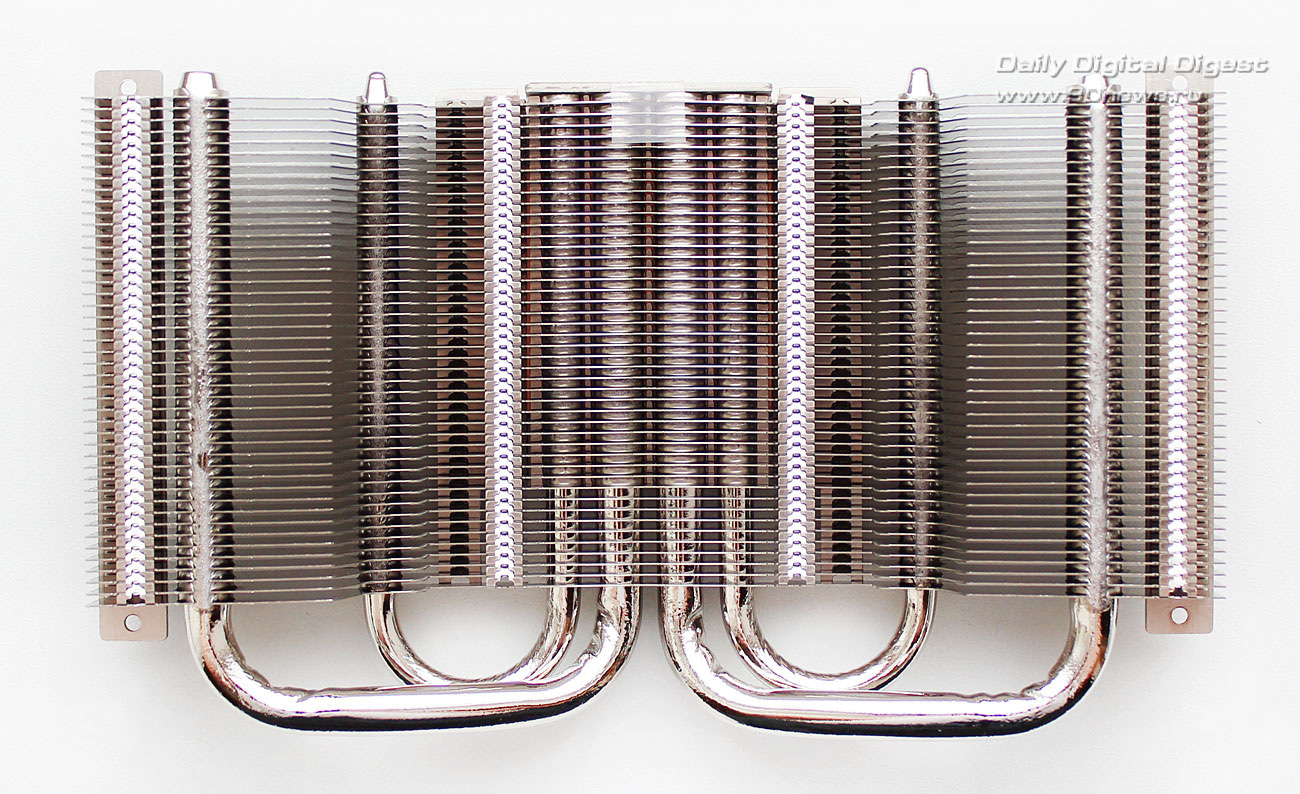

Две центральные тепловые трубки в радиаторе имеют диаметр 8 мм, а крайние — 6 мм. Причём центральные трубки распределяют тепловой поток по краям радиатора, а крайние — по его средней части:

С одной стороны, это хорошо, так как температура на краях пластин радиатора должна быть ниже, ведь трубки ещё и контактируют непосредственно с медным основанием. Но, с другой стороны, в системе охлаждения HIS IceQ X установлен только один вентилятор и размещён он строго по центру радиатора, а значит воздушный поток в первую очередь поступает к центральной части радиатора и только потом распределяется на его края.

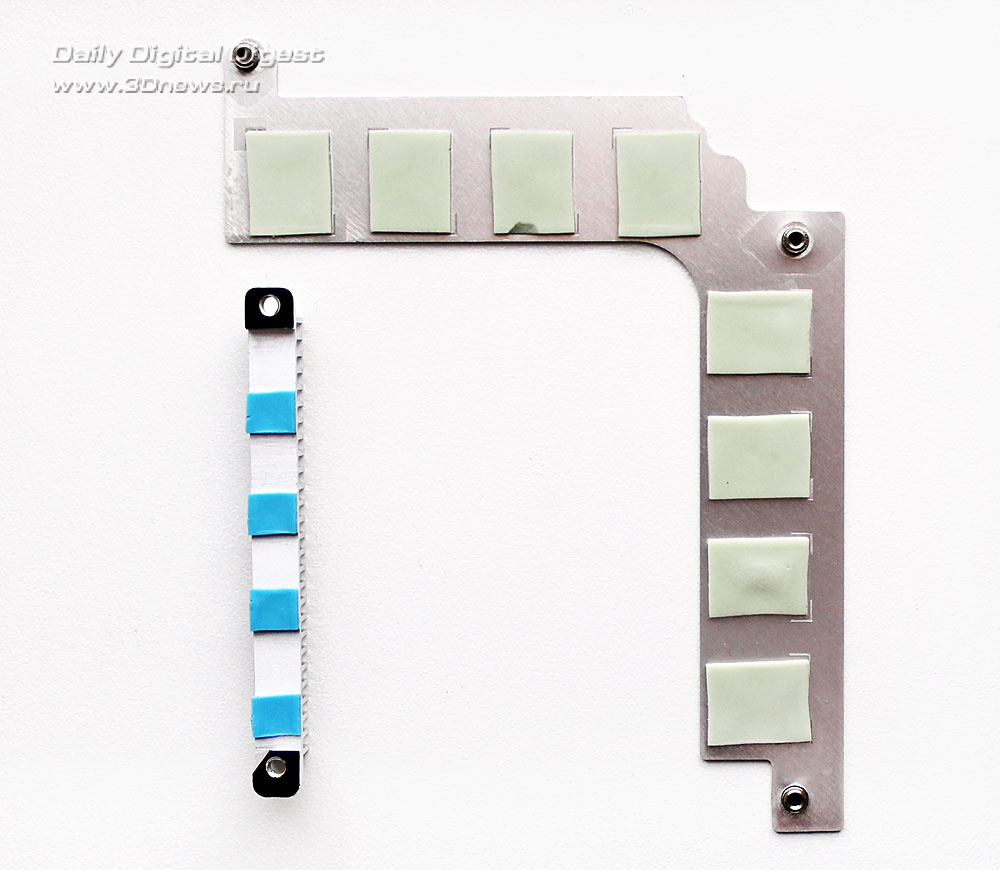

На силовых элементах цепей питания установлен маленький алюминиевый радиатор, а на микросхемах памяти — так и вовсе алюминиевая пластинка с термопрокладками:

Пожалуй, если её снять, то охлаждение чипов улучшится, а не ухудшится. Да и печатной плате будет доставаться больший поток воздуха.

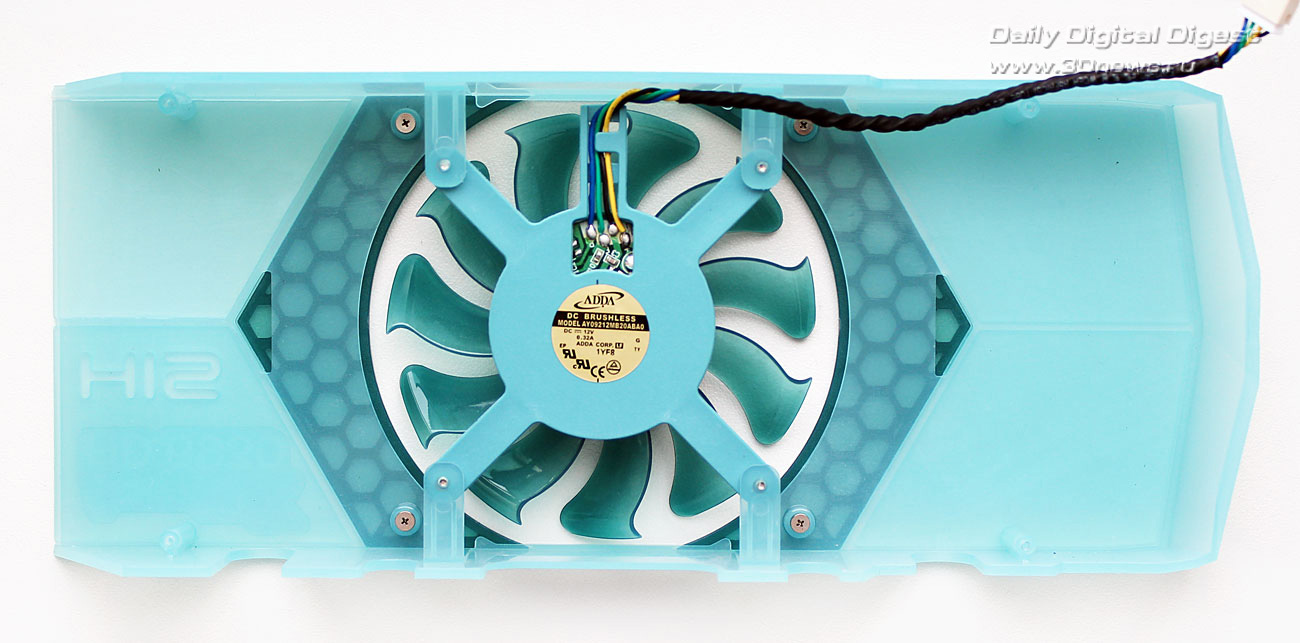

Нагнетанием этого самого потока занимается одиннадцатилопастный вентилятор типоразмера 92х12 мм (диаметр крыльчатки — 85 мм):

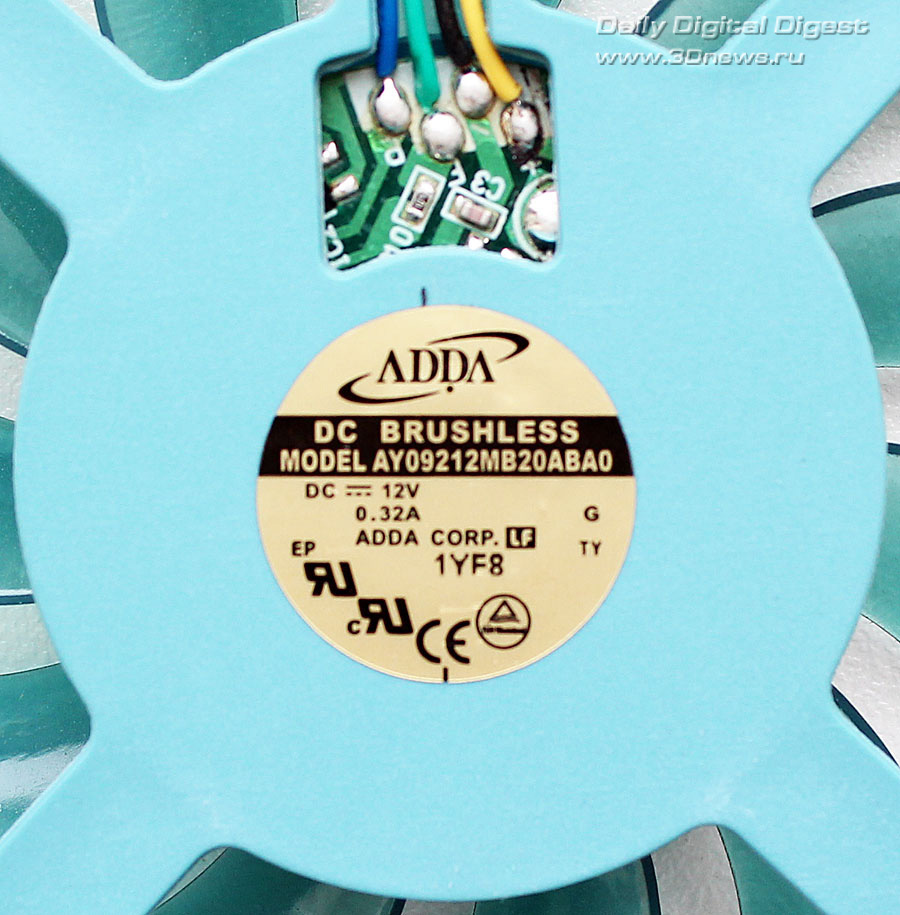

«Вертушка» модели AY09212MB20ABA0 выпущена компанией ADDA и основана на двойном подшипнике качения:

Скорость вращения вентилятора регулируется автоматически PWM-методом в диапазоне от 850 до 3550 об/мин. Стартует он с 2,8 В, а потребляет не более 2,5 Вт.
Для проверки температурного режима работы видеокарты в качестве нагрузки мы использовали пять циклов теста игры Aliens vs. Predator (2010) при максимальном качестве графики в разрешении 1920х1080 пикселей с анизотропной фильтрацией уровня 16х и с использованием сглаживания степени 4x. Для мониторинга температур, частот и прочих параметров применялись программа MSI Afterburner версии 2.2.0 Beta 12 и утилита GPU-Z версии 0.5.8. Все тесты проводились в закрытом корпусе системного блока, конфигурацию которого вы сможете увидеть в следующем разделе статьи, при комнатной температуре 26 градусов Цельсия. Тестирование эффективности системы охлаждения видеокарты HIS Radeon HD 6930 IceQ X было проведено с использованием штатного термоинтерфейса до разборки карты.
