Обзор материнской платы ASRock Z68M-ITX/HT на чипсете Intel Z68

управления
Недавно мы рассмотрели плату ASRock Z68 Extreme7 Gen3, которая является примером того, как на основе чипсета среднего уровня (Intel Z68) можно сделать бескомпромиссный продукт, не уступающий топовым платам на чипсете Intel X79 для платформы LGA2011. Сегодняшняя плата — пример полностью противоположный: модель Z68M-ITX/HT также основана на чипсете Intel Z68, но выполнена в форм-факторе Mini-ITX с минимальным набором функций. И неудивительно, что эта плата также вышла из конструкторских бюро компании ASRock, известной своей любовью к нестандартным платам.
Причем из всех производителей ASRock, похоже, единственный, который не экономит на комплектации. В коробке с нашей платой мы нашли пульт дистанционного управления, позволяющий превратить компьютер в полнофункциональный мультимедийный центр. Несмотря на свои скромные размеры, данная плата может использоваться не только для сборки HTPC-систем, но и для построения более мощных компьютеров. Во-первых, плата имеет на борту один полноразмерный PEG-слот для внешней видеокарты. Во-вторых, работает с интерфейсами SerialATA 6 Gb/s и USB 3.0 для современной периферии. В-третьих, плата поддерживает большинство фирменных технологий ASRock и базовый набор функций разгона, что позволит пользователям чувствовать себя владельцами полноценного компьютера.

Спецификация ASRock Z68M-ITX/HT

ASRock Z68M-ITX/HT
Процессор	Разъем Socket LGA1155 Поддержка технологии Intel Turbo Boost
Чипсет	Intel Z68 (PCH) Связь с процессором: DMI 20 Gb/s
Системная память	Два 240-контактных слота для DDR3 SDRAM DIMM Максимальный объем памяти 16 Гбайт Поддерживается память типа DDR3 1066/1333/1600/1866*/2133* Возможен двухканальный доступ к памяти Поддержка технологии Intel XMP
Графика	Один слот PCI Express x16 Поддержка Intel HD Graphics и Lucid Virtu
Возможности расширения	Восемь портов USB 2.0 (четыре встроенных + четыре дополнительных) Два встроенных порта USB 3.0 Звук High Definition Audio 7.1 Сетевой контроллер Gigabit Ethernet
Возможности для разгона	Изменение частоты Bclk от 95 до 110 МГц с шагом 1 МГц изменение множителя Изменение напряжения на процессоре, памяти и IGPU Утилита ASRock Extreme Tuning Utility (AXTU)
Дисковая подсистема	Поддержка протокола SerialATA 3 Gb/s (три канала — Z68, c поддержкой RAID) Поддержка протокола SerialATA 6 Gb/s (два канала — Z68, c поддержкой RAID)
UEFI	64 Мбит Flash ROM AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features Технология ASRock Instant Flash Технология ASRock XFast USB Технология ASRock XFast LAN Поддержка ASRock XFast Charger Поддержка ASRock Smart Remote Поддержка ASRock OC DNA Утилита ASRock Extreme Tuning Utility (AXTU) Поддержка профилей CMOS
Разное	Один порт для PS/2 клавиатуры или мыши STR (Suspend to RAM) S/P-DIF Out
Управление питанием	Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB Основной 24-контактный разъем питания ATX Дополнительный 4-контактный разъем питания
Мониторинг	Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов Технология SmartFan
Размер	Форм-фактор Mini-ITX, 170x170 мм (6,7x6,7″)

Коробка с платой ASRock Z68M-ITX/HT довольно компактная:

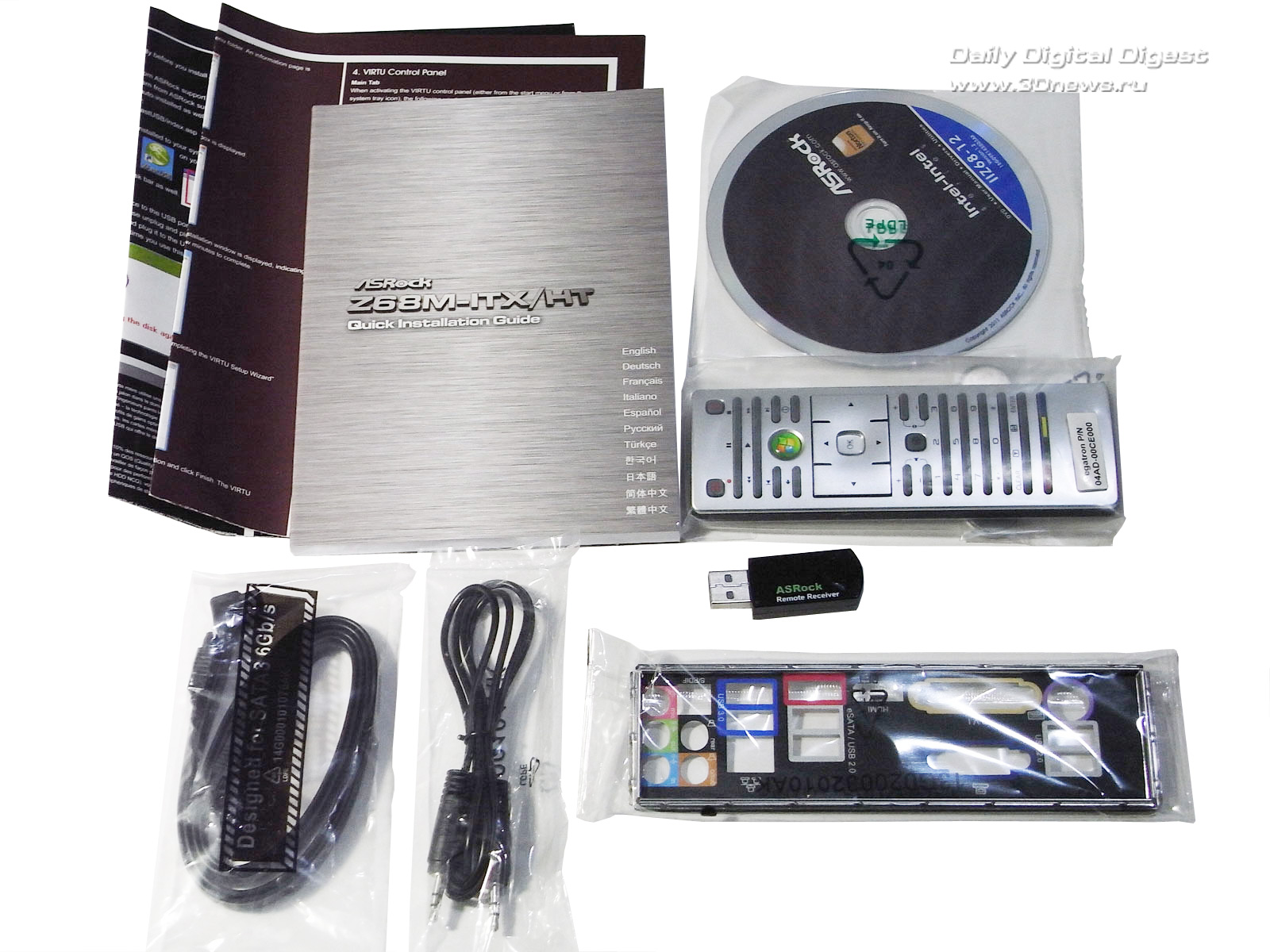

Комплектация

• материнская плата;
• многоязычное руководство пользователя, краткое описание фирменных утилит;
• DVD-диск с ПО и драйверами;
• два кабеля SerialATA;
• аудио-кабель;
• заглушка на заднюю панель корпуса;
• пульт ДУ и приемник.

Помимо пары кабелей SerialATA, в комплектации присутствует аудиокабель, а также наиболее интересный компонент — пульт дистанционного управления для оболочки Microsoft MCE (Media Center Edition). Этот пульт превращает систему в мультимедийный развлекательный центр и пользователь может управлять им не вставая с дивана.

Что касается документации, то основное руководство содержит только краткую информацию о разъемах платы, которая продублирована на большом количестве языков. При этом в книжке отсутствует какое-либо описание настроек BIOS, что снижает оценку за комплектацию.
Далее отметим, что на DVD-диске записан полный набор драйверов и фирменных утилит ASRock, а также мультимедийный пакет MAGIX Multimedia Suite (mufin player, Music Maker Silver, Video easy SE и Photo Manager 10). Все ПО устанавливаются через удобную оболочку:

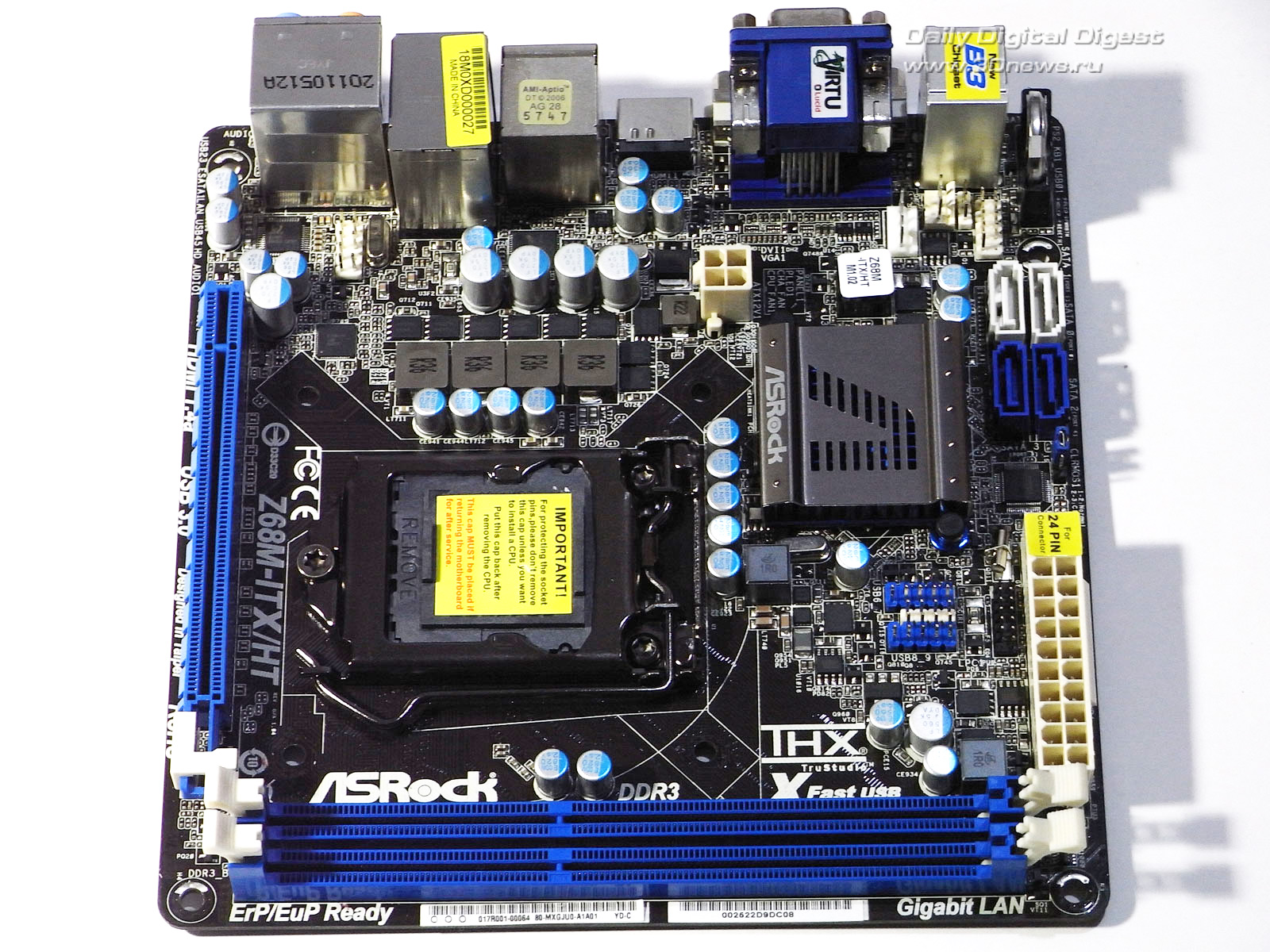

Плата ASRock Z68M-ITX/HT

Сверхмалые размеры Mini-ITX плат вынуждают разработчиков проявлять чудеса изобретательности при размещении второстепенных элементов, поскольку основные компоненты (процессорное гнездо, чипсет, слоты памяти и расширения) занимают львиную долю PCB, а их расположение отчасти регламентировано. Наша материнская плата не стала исключением: для экономии места инженерам ASRock пришлось установить батарейку вертикально и вынести часть элементов на обратную сторону платы.

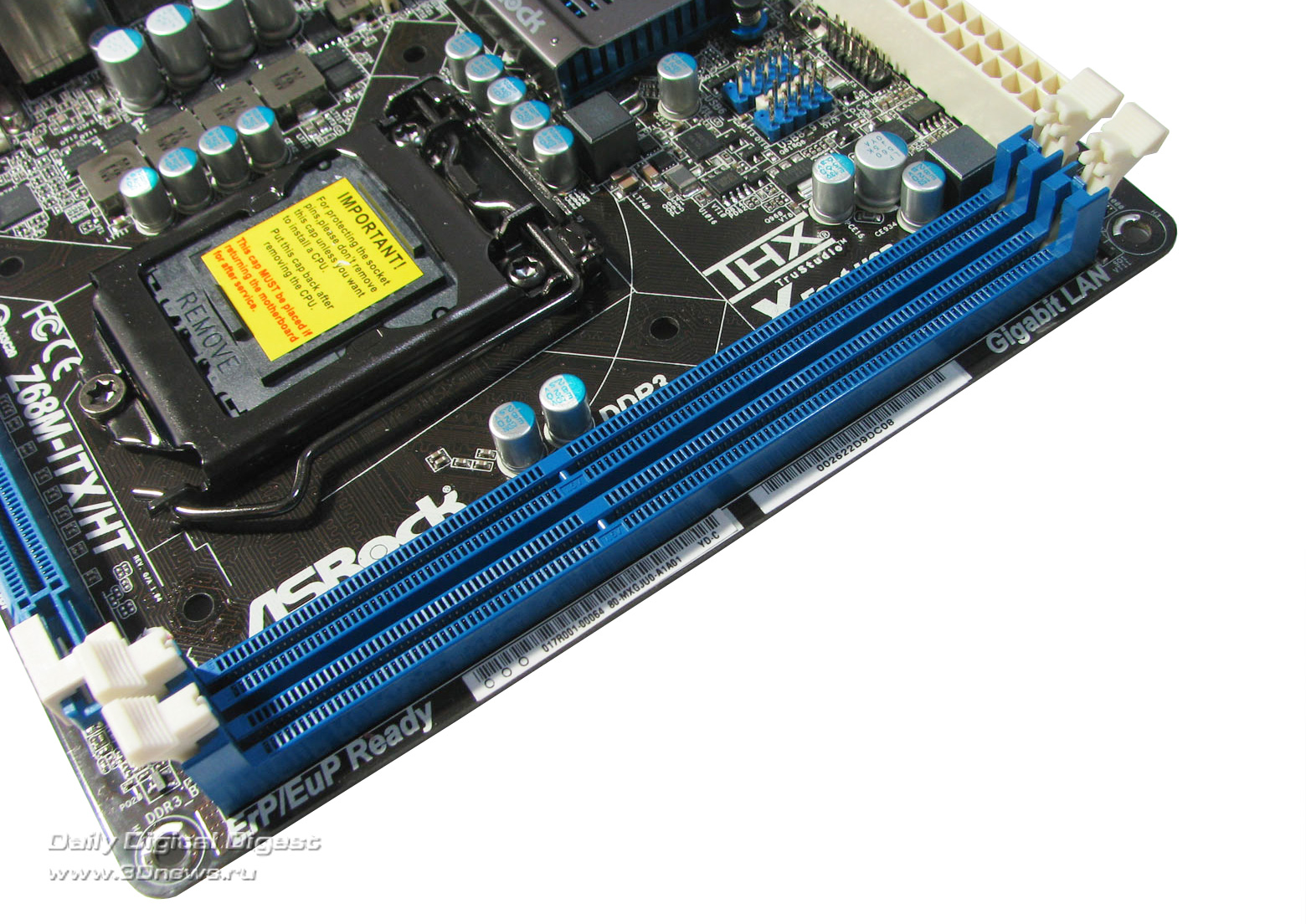

На плате размещены два разъема питания: с краю — основной 24-контактный (допускается подключение 20-жильного кабеля) и дополнительный 4-контактный — ближе к центру платы. Также на плате установлены два слота DIMM для модулей памяти DDR3. В данном случае у пользователей не возникнет никаких проблем: при установке двух модулей памяти система будет работать в двухканальном режиме.

Максимальный объем памяти равен 32 Гбайт, причем плата поддерживает память стандарта DDR3 с частотами 1066/1333/1600 МГц, а также DDR3-1866/2133 МГц в режиме разгона. Тут же отметим, что при использовании встроенной графики рекомендуется установить максимально возможную частоту памяти. Но можно выбрать и внешнюю видеокарту, ведь на плате ASRock Z68M-ITX/HT присутствует полноразмерный слот PCI Express x16. Впрочем, более половины Mini-ITX-корпусов не позволяют установить карту расширения высокого профиля. Соответственно, при сборке системы нужно учитывать и тип/модель используемого корпуса.

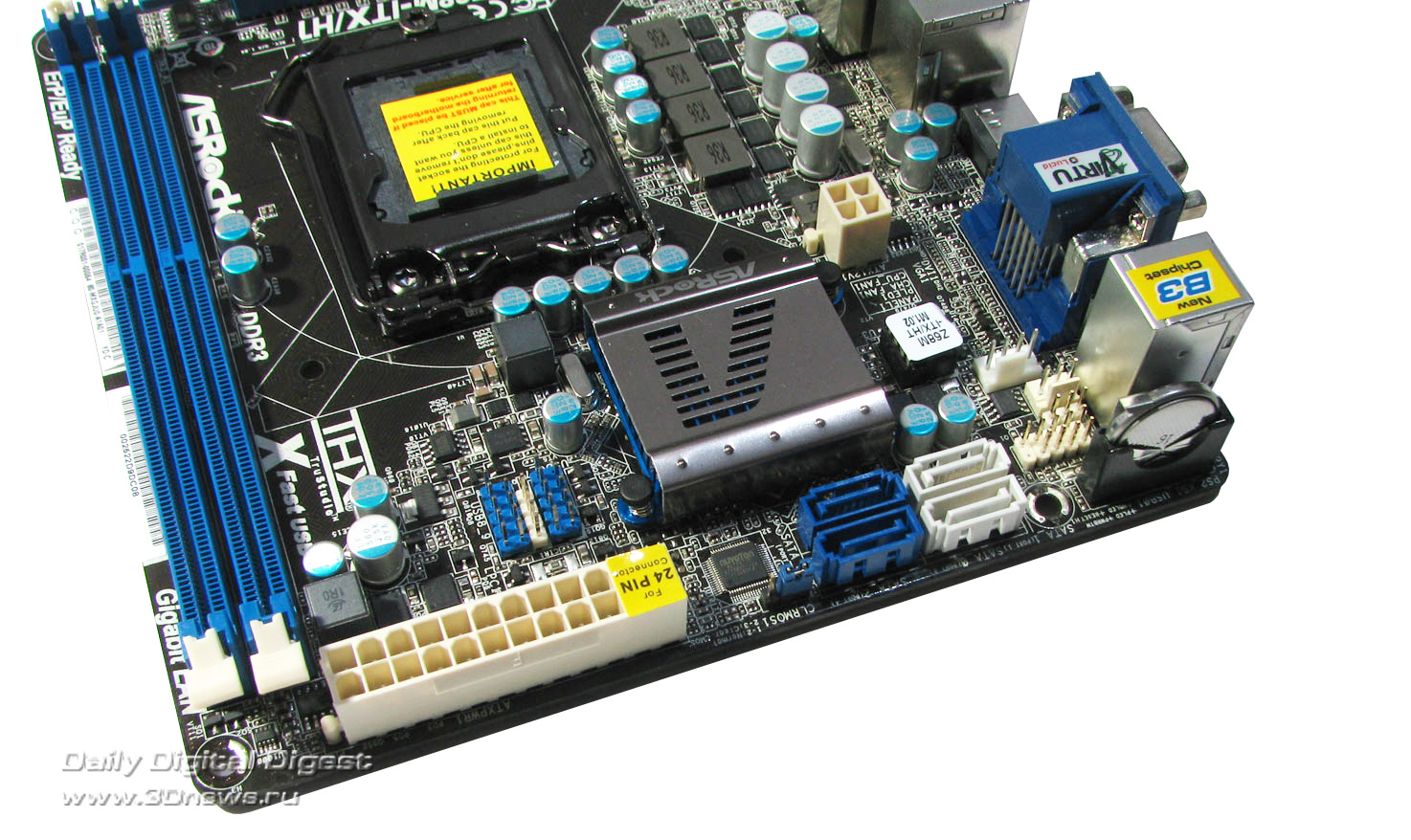

Кроме этого, плата ASRock Z68M-ITX/HT поддерживает два канала SerialATA 6 Gb/s и три канала SerialATA 3 Gb/s из четырех поддерживаемых чипсетом Intel Z68. Четыре порта расположены около чипсета, а пятый порт (SerialATA 3 Gb/s) выведен на заднюю панель. Отметим, что хотя чипсет поддерживает шесть каналов SerialATA, наличие пяти каналов на нашей плате более чем достаточно для подавляющего большинства Mini-ITX систем.

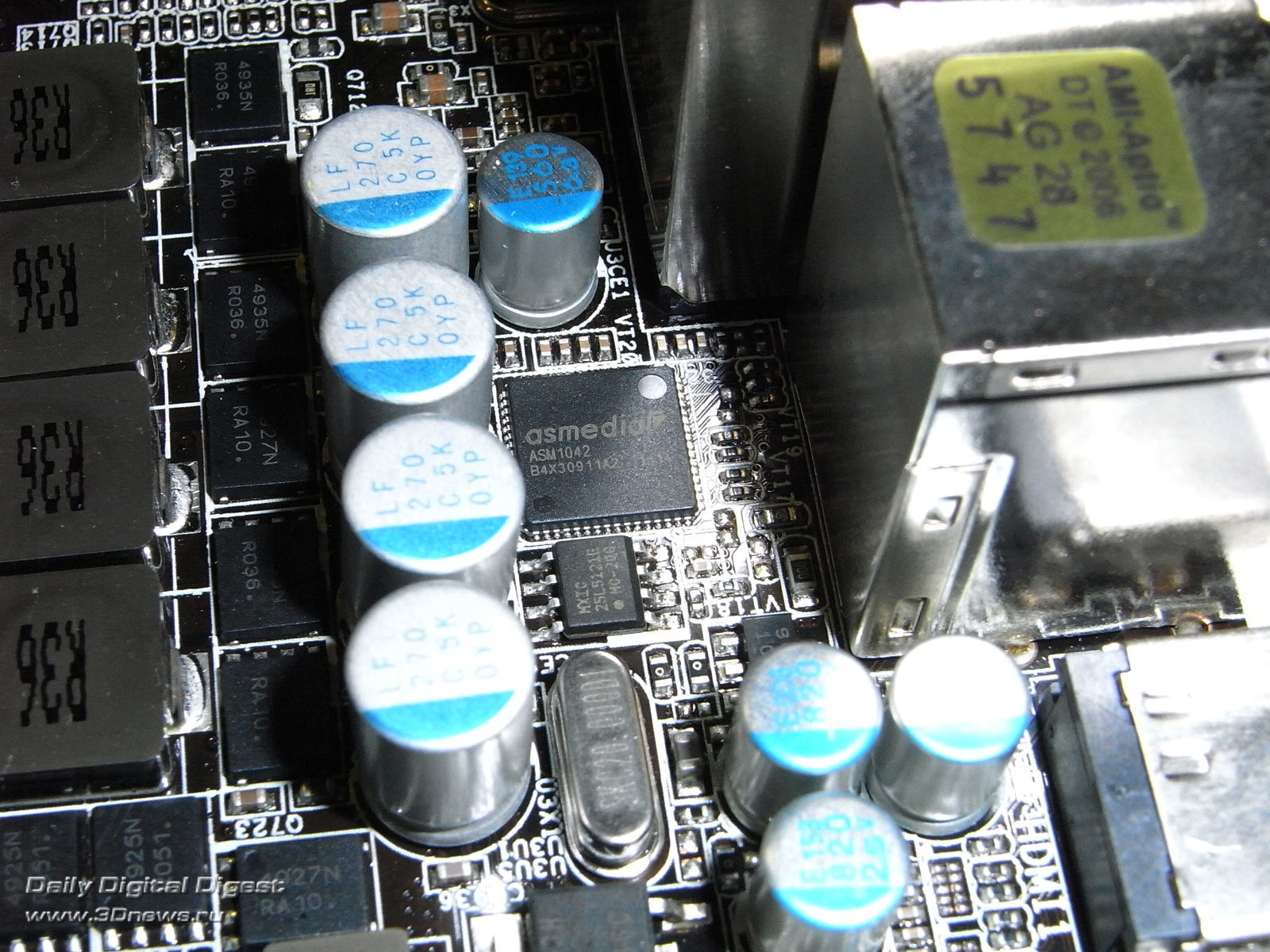

Что касается поддержки последовательной шины USB, то разработчики реализовали восемь портов USB 2.0 с помощью чипсета Z68, а также два порта USB 3.0 с помощью контроллера ASMedia ASM1042 (Обычно ASRock использует контроллеры Etron Tech, которые позволяют реализовать функцию ASRock XFast USB. Здесь установлен контроллер ASMedia, соответственно, такая функция не поддерживается. — прим. ред.). При этом на задней панели расположены четыре порта USB 2.0 и два USB 3.0, а остальные подключаются при помощи планок (нет в комплекте).

Плата ASRock Z68M-ITX/HT имеет восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип ALC892.

Теперь несколько слов о сети: на плате установлен сетевой контроллер RTL 8111E (Gigabit Ethernet), который подключен к отдельной линии шины PCI Express.

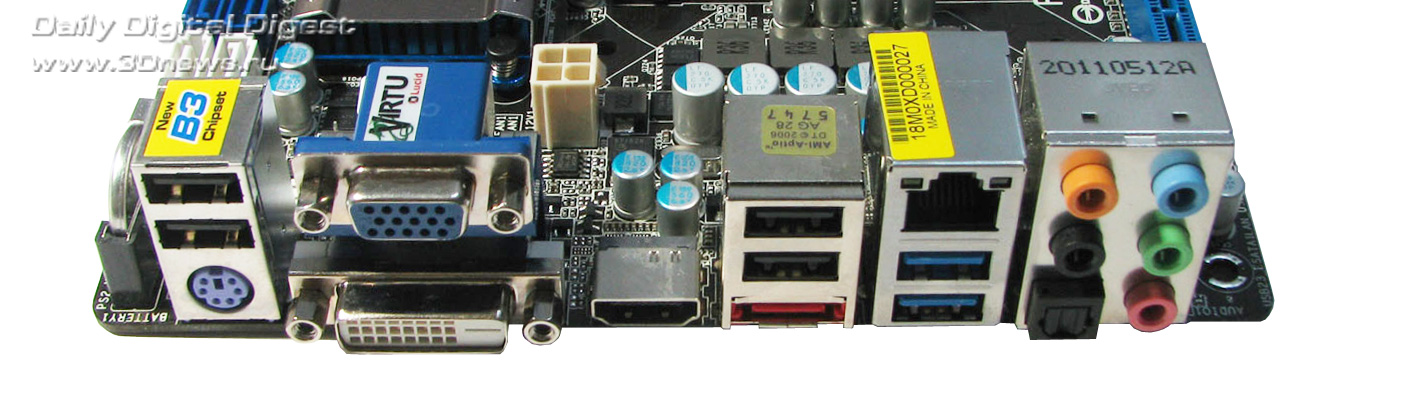

Соответствующий разъем RJ-45 выведен на заднюю панель платы, которая имеет следующую конфигурацию:
